14.5轉一分鐘的550NM減速電機選型案例。在不同的使用場景會根據實際的使用需求去選擇對應的機械裝置去輔助生產，在2022您的今天，很多的生產車間實現了機械自動化。而機械的類型也有很多種，不同的類型不同的型號會匹配不同的驅動裝置進行驅動運行。在上兩周一個做設備設計的人員的選型過程中，他的要求是使用齒輪減速電機進行組合使用在他的螺旋升降機上，此時他的參數要求是14.5轉每分鐘，且輸出扭矩為550NM左右。那么這樣的情況下應該怎么選擇螺旋升降機上的驅動裝置呢？

在用戶的選型過程中，他的要求是使用一組齒輪直角減速機電機進行搭配使用去滿足他的設備的一些要求，但是我們并不知道他的一些設備的具體的情況，那么使用這兩個參數能否選擇出對應的型號呢？答案是可以的，只要將減速機的類型確定下來之后，那么就可以利用減速機的計算公式去計算出電機的功率了。如果使用4P電機的參數進行計算，選擇使用齒輪減速機的94%的傳動效率的話，此時計算得到的電機功率約為0.88KW。那么來看看用戶的設備的一些具體的情況吧。包括伸縮導向桿、齒輪箱、螺桿和導向套，齒輪伺服電機減速機一體機安裝在伸縮缸的頂端端口處，伸縮缸用來收納螺桿，瓦瑪特齒輪箱的內部安裝有幾組齒輪，且齒輪相互齒輪傳動連接，齒輪箱的底部一側安裝有電機，伸縮缸的一側靠上位置處安裝有第二齒輪，第二齒輪的底端安裝有電機減速器，螺桿安裝在伸縮缸的內部，螺桿的一端安裝有防脫軸，防脫軸使螺桿上升至極限時，使防脫軸與螺紋套內部轉動，防脫軸的一端安裝有連接桿，連接桿用來與第三齒輪連接，且第三齒輪可以與第二齒輪齒輪傳動，連接桿的一端安裝有第三齒輪，伸縮缸的底端安裝有穩固座，穩固座方便伸縮缸的穩固固定，螺桿的另一端安裝有固定架，固定架的頂部安裝有法蘭接頭，三相異步減速電機的法蘭接頭方便使螺桿與所需升降結構連接，導向套安裝在螺桿上，導向套的兩側安裝有固定耳，固定耳方便使導向套的兩側與伸縮導向桿滑動連接。伸縮導向桿共設置有兩條，且兩條伸縮導向桿安裝在固定架與齒輪箱之間，通過減速機電機的伸縮導向桿可以對導向套進行限位。螺桿與導向套絲桿傳動連接，且導向套通過固定耳與伸縮導向桿滑動連接，通過此種設計方便控制導向套在螺桿上穩定升降。齒輪箱的內側安裝有螺紋套，螺紋套的一端安裝有連接軸，且齒輪安裝在螺紋套的外側，通過螺紋套與螺桿的絲桿傳動，使螺桿在伸縮缸內伸縮。這是用戶的設備所帶動的螺桿升降機的一些設備連接情況。

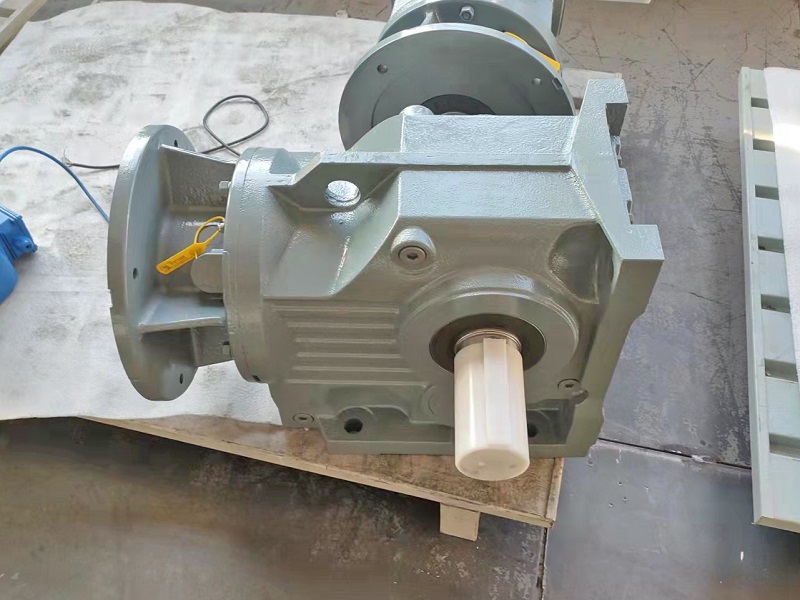

如果選擇使用的是選擇使用K系列減速機進行匹配的話，電機選擇使用1.1KW的進行搭配，那么可以選擇使用K67減速機，此時的輸出轉速是14轉每分鐘，輸出扭矩是755NM。那么完整的搭配方式就是1.1KW變頻調速電機配上K67傘齒輪減速機。此時的參數尺寸您可以下載減速機樣本查看或者是咨詢減速機選型技術人員。
